WPSD HotSpot

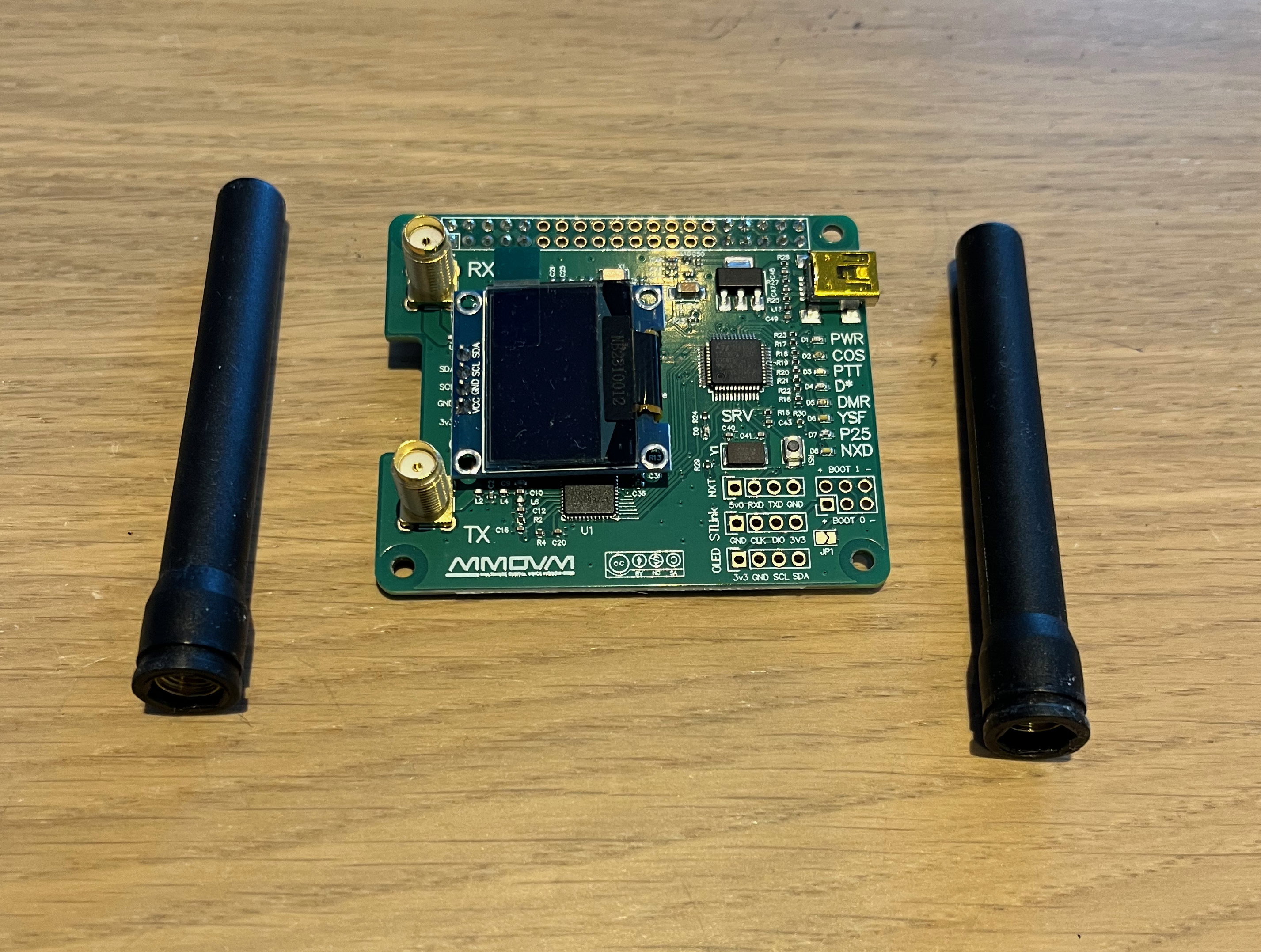

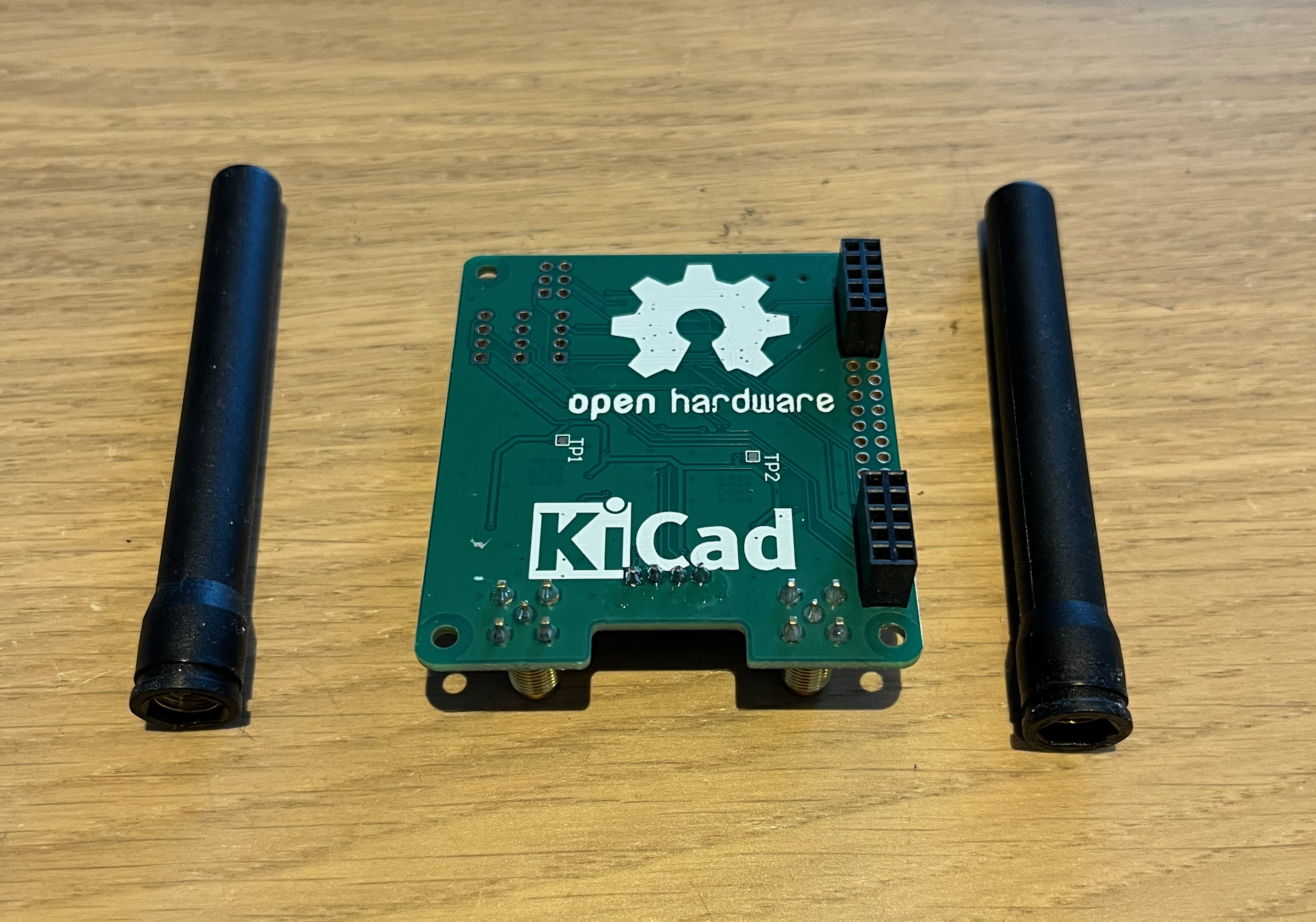

A partir d’un modem MMDVM HS Dual VHF/UHF permettant le duplex, mise en route d’un système WPSD .

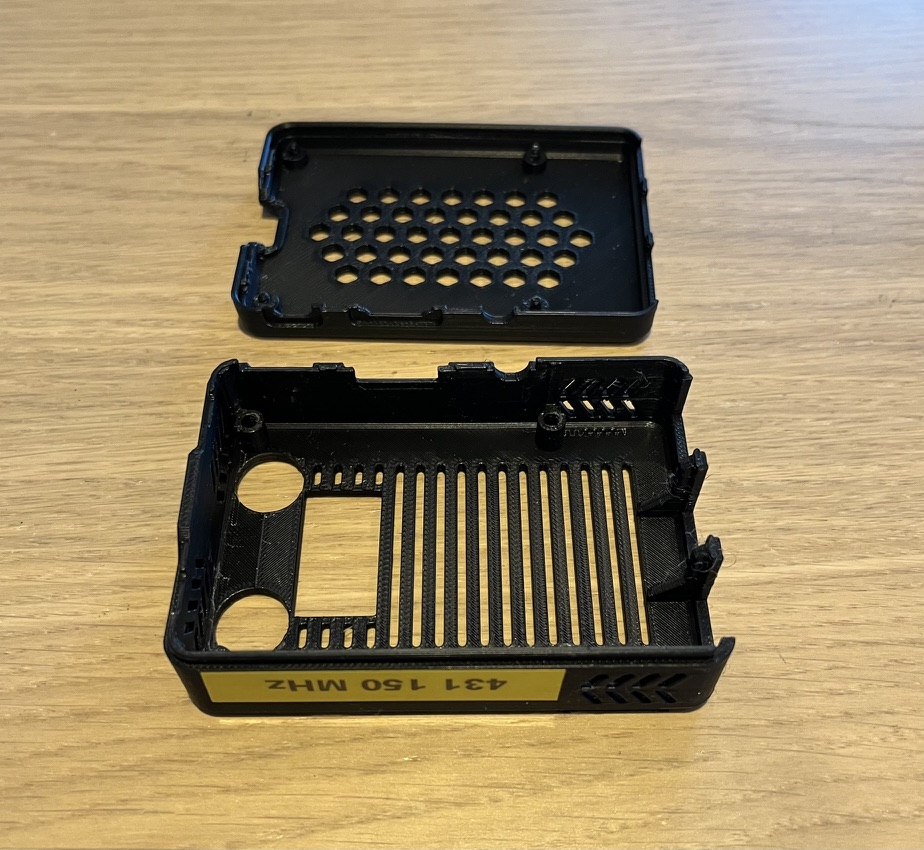

Fichier d’impression 3D réalisé à partir de thingverse:
Fichier 3mf pour le boitier tel que présenté (sans ventilateur) disponible

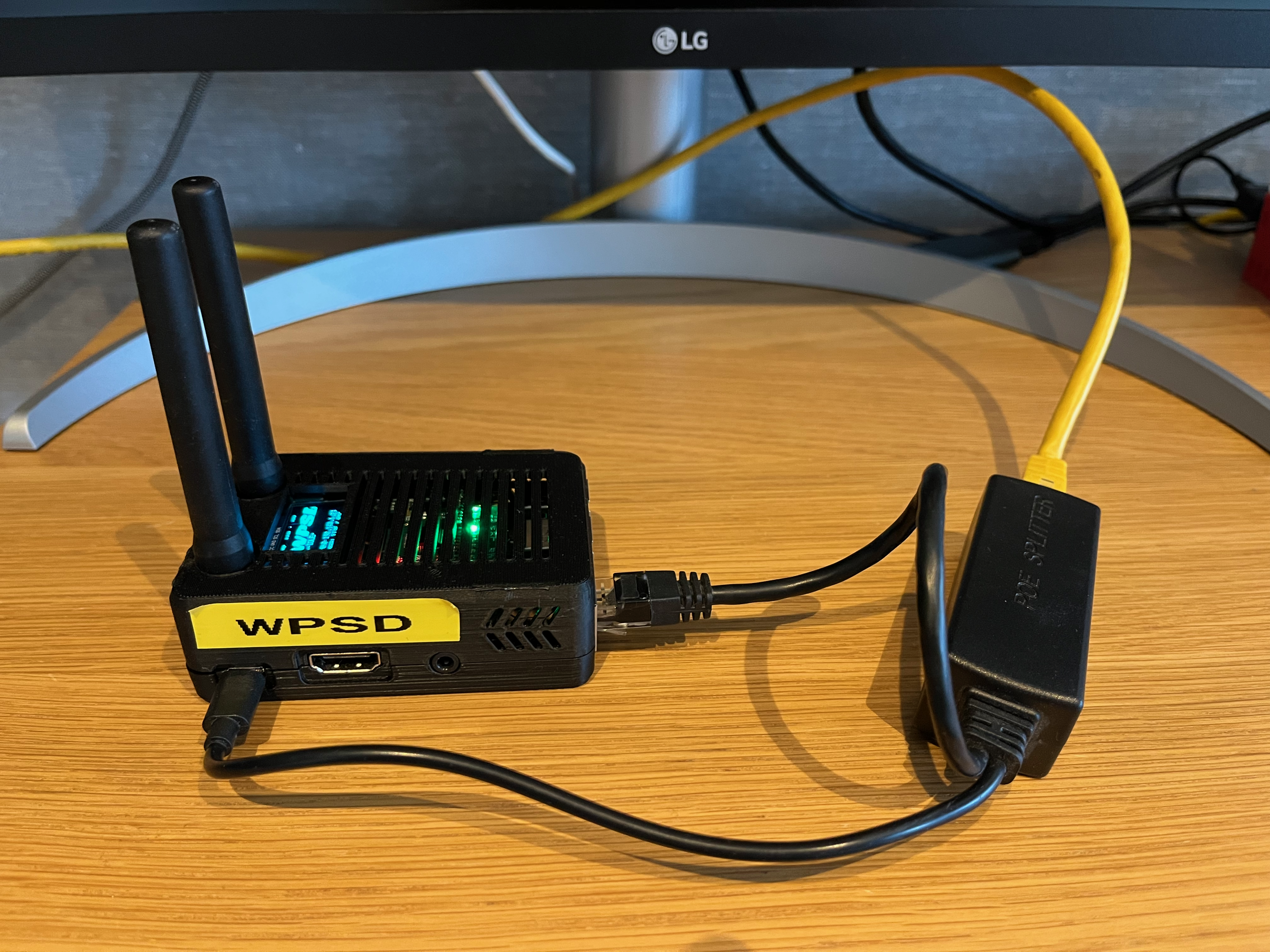

Le boitier est relié au réseau ethernet via un switch POE qui alimente le raspberry avec un POE splitter, l’utilisation d’un HAT POE est malheureusement rendue difficile par le modem qui utilise le GPIO pour se connecter.

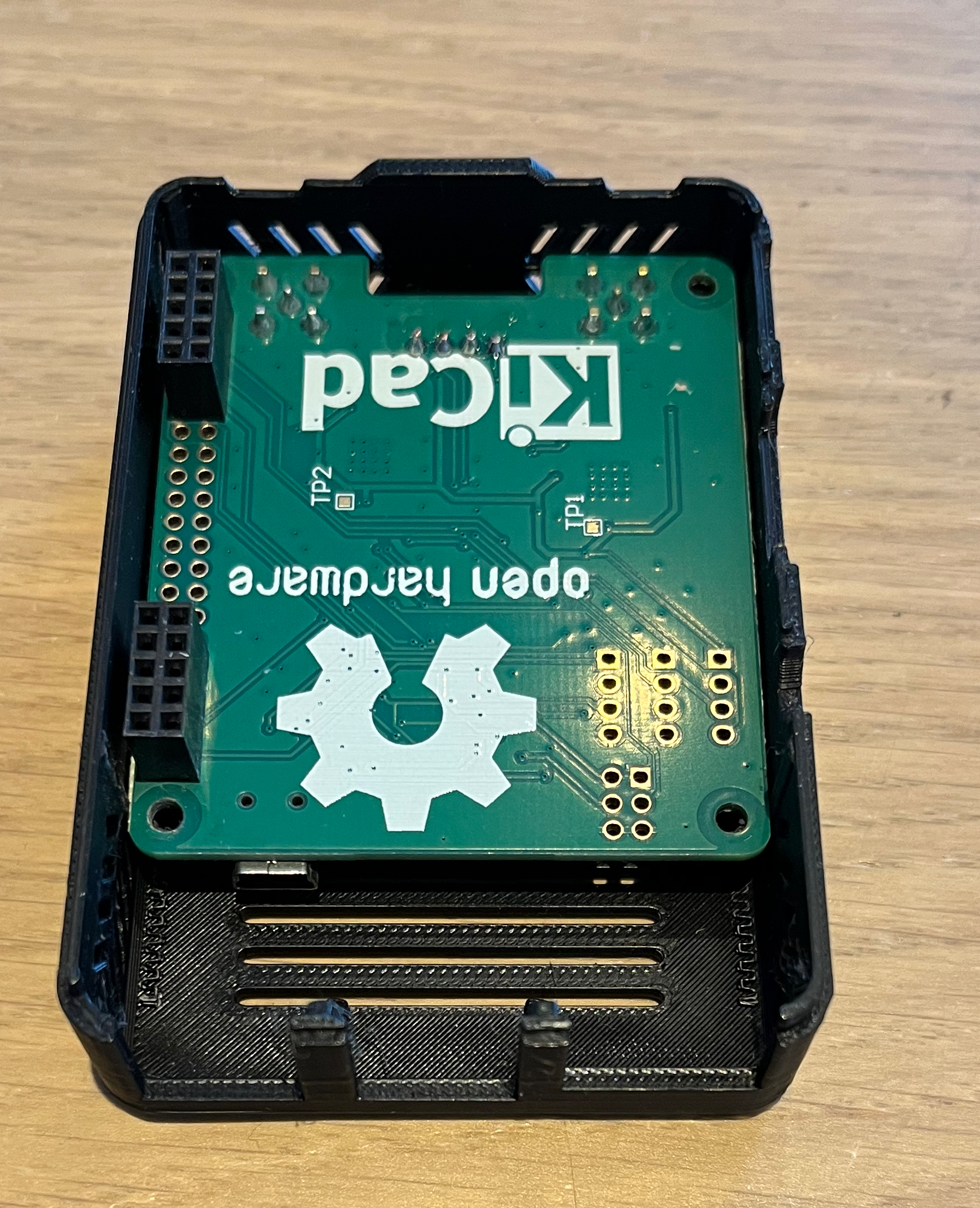

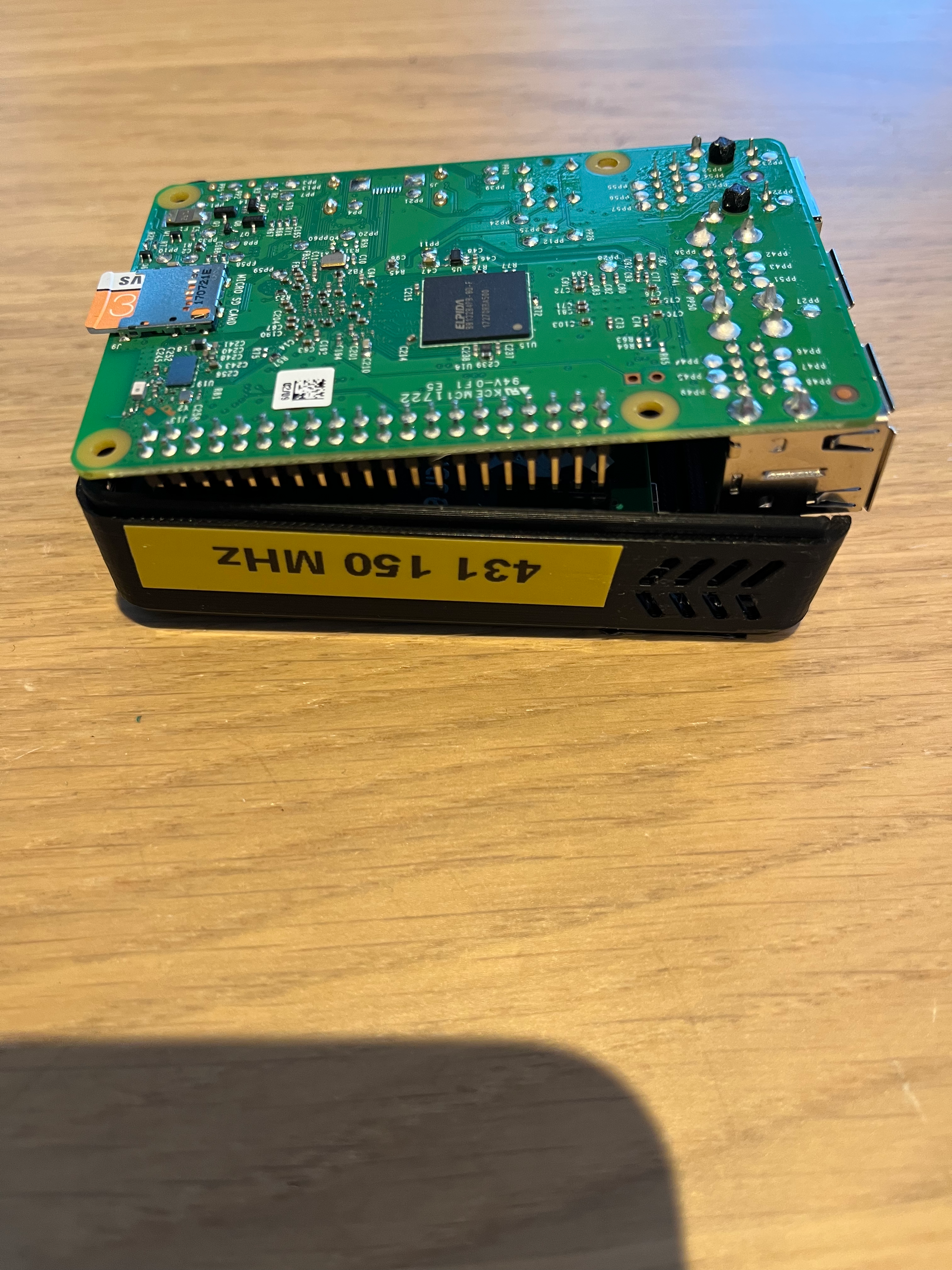

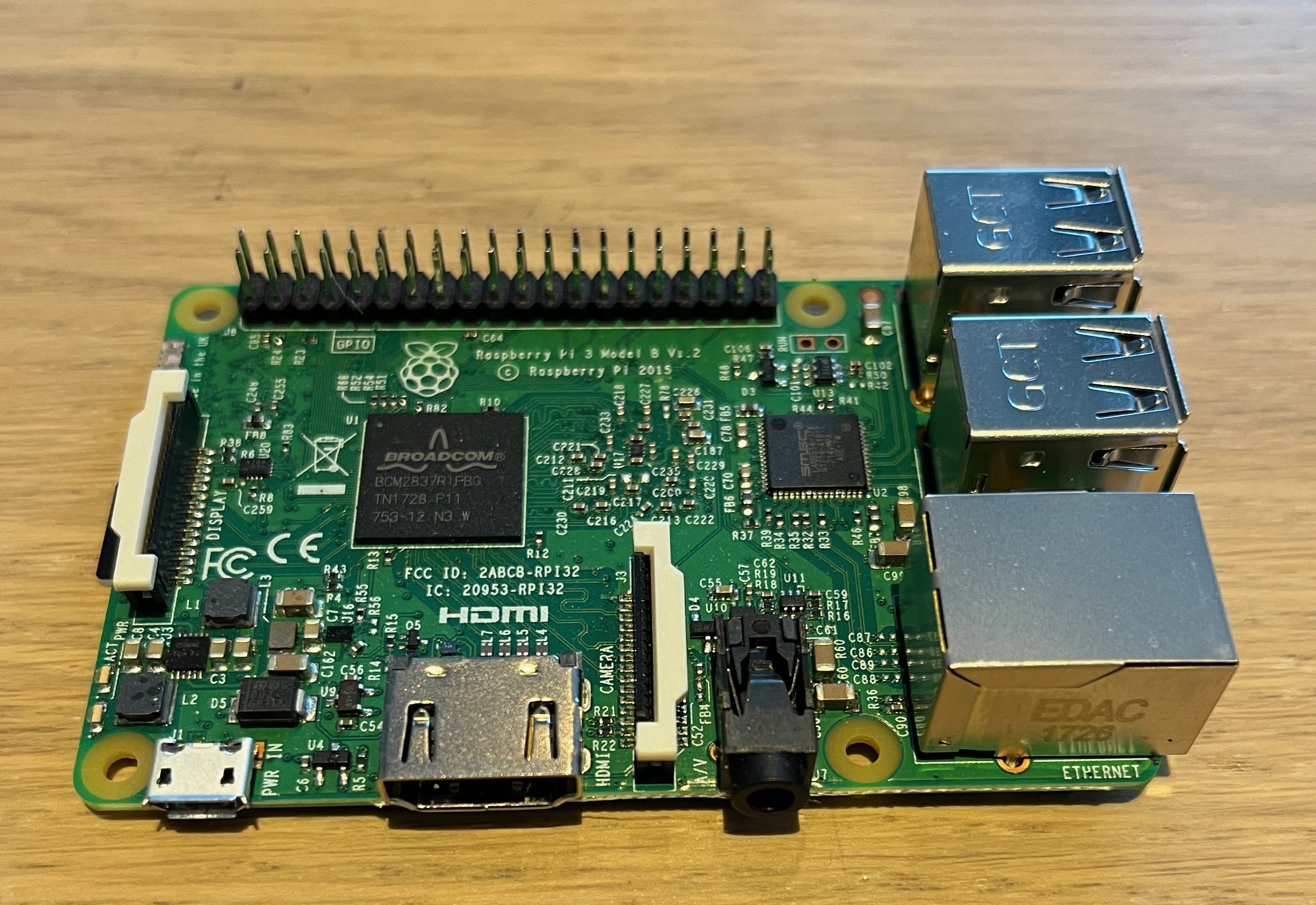

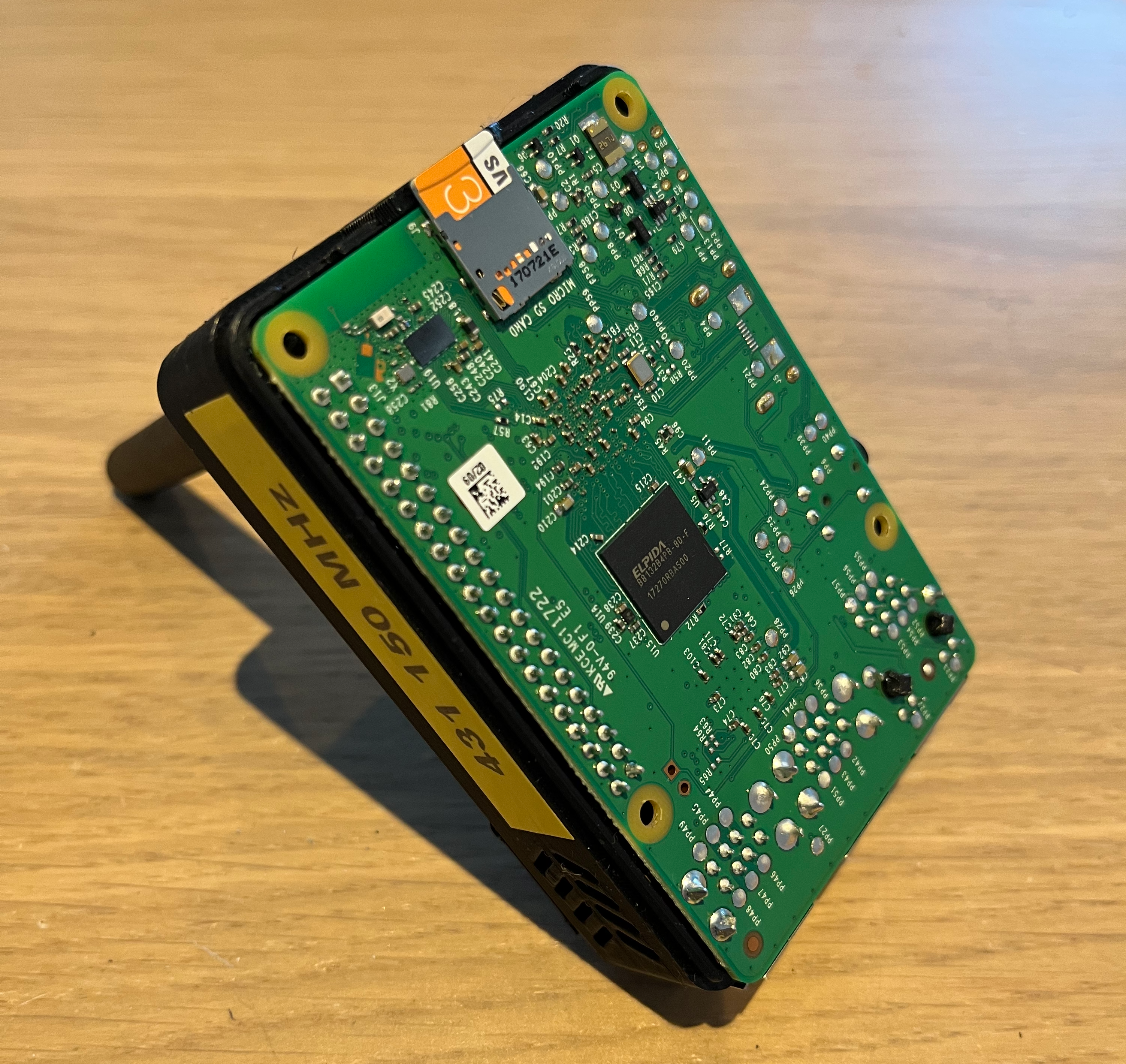

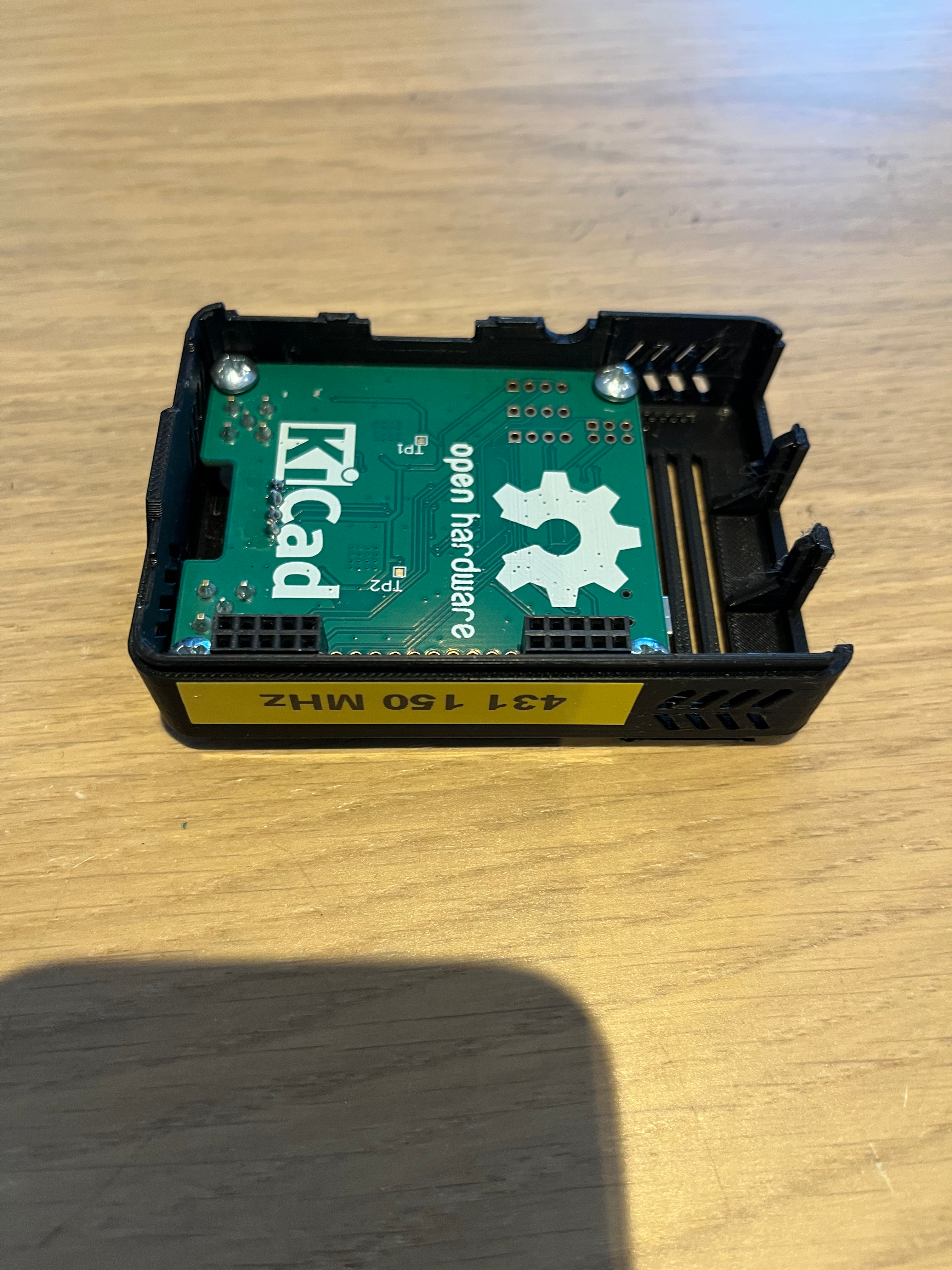

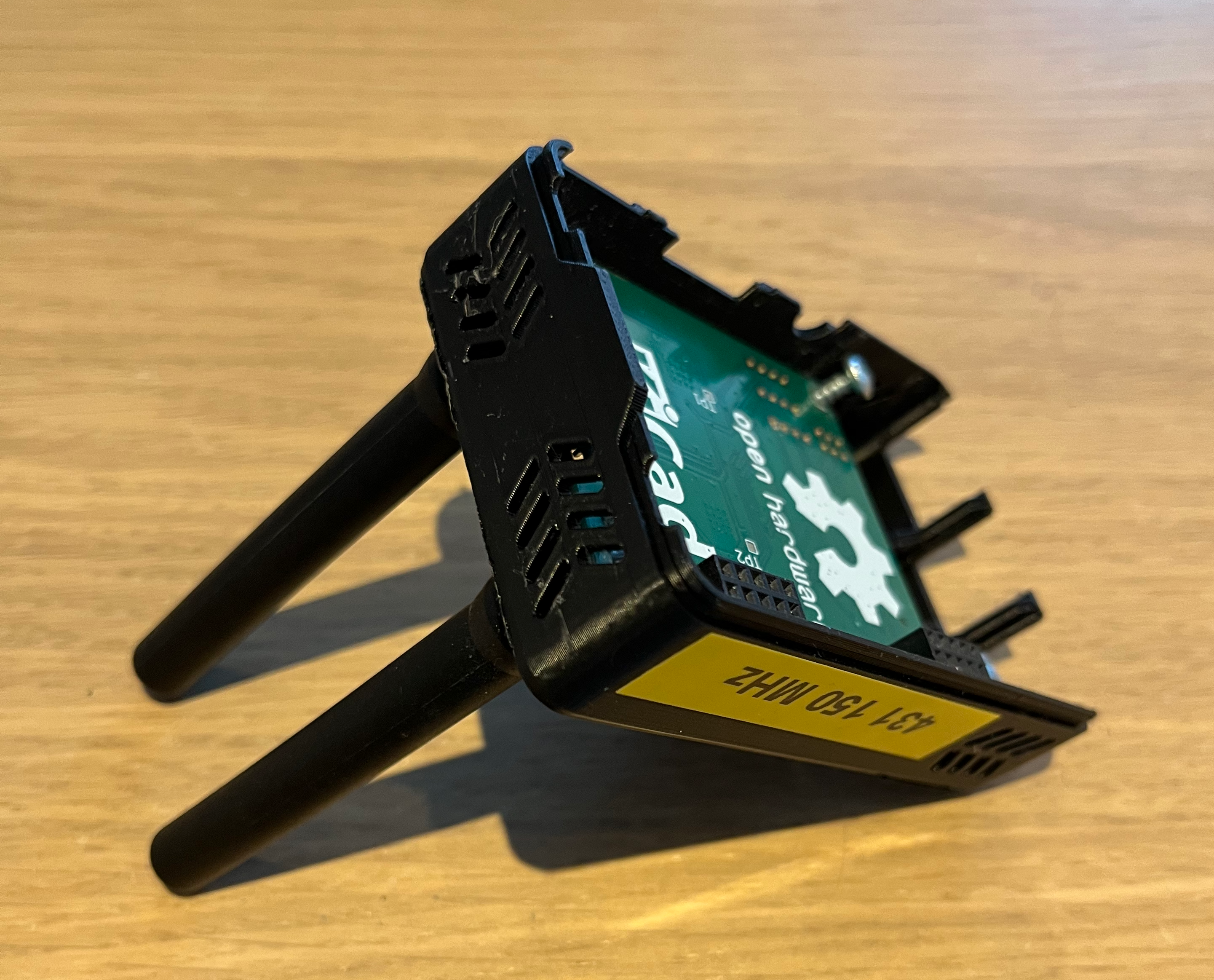

Le montage est très simple à réaliser, juste assembler les composants dans le bon ordre (Modem dans le boitier ensuite connecter le rapberry au modem via le GPIO), attention que les trous pour les antennes dans le boitier peuvent être légèrement désalignés (dépendant du PCB du modem), il faudrat soit les agrandir ou mettre les antennes avant l’intégration (ce que j’ai fait).
Chargement de la carte SD avec le logiciel raspberry, suivre les intructions données sur le site W0CHP Radio . L’image peut être éctrite sur la carte SD via Balena Etcher, raspberry pi imager ou cpio pour les habitués, ces logiciels sont disponibles pour Linux, OSX (et éventuellement windows).
A noter que Raspberry Pi Imager permet de préencoder les caractéristiques du WiFi local (SSID/Password).
Une fois la SD chargée le système peut être démarré.
Configuration: Accéder via un navigateur au système, http://adresse IP du raspberry
Configurer les entrées suivante dans la console de configuration
- Hostname
- Indicatif du node
- DMR ID (votre DMR ID)
- Mode contrôleur simplex ou duplex en fonction de votre choix d’opération
- La fréquence utilisée
- Le type de radio/modem MMDVM_HS_DUAL_BAND for Pi (GPIO) dans mon cas
- Le port utilisé par le modem et la vitesse (ttyAMA0 et 115200 avec le MMDVM HS Dual)
- Fuseau horaire et langue de la console
Remplir les données de localisation du node, latitude, longitude, QTH locator …
A noter que l’altitude de l’antenne qui est rapportée, avec les données de localistaion, en aprs/dmr ne peut être modifiée via l’interface web, il faut éditer le fichier /etc/dmrgateway et modifier la ligne Height dans la section info.
Il est possible de connecter un GPS (NMEA) sur un des port série pour mattre a jour ces données automatiquement (pas très utile en station fixe)
Activer le mode DMR sur le réseau brandmeister
Configurer le mini display (Oled Type 3 sur le port modem)

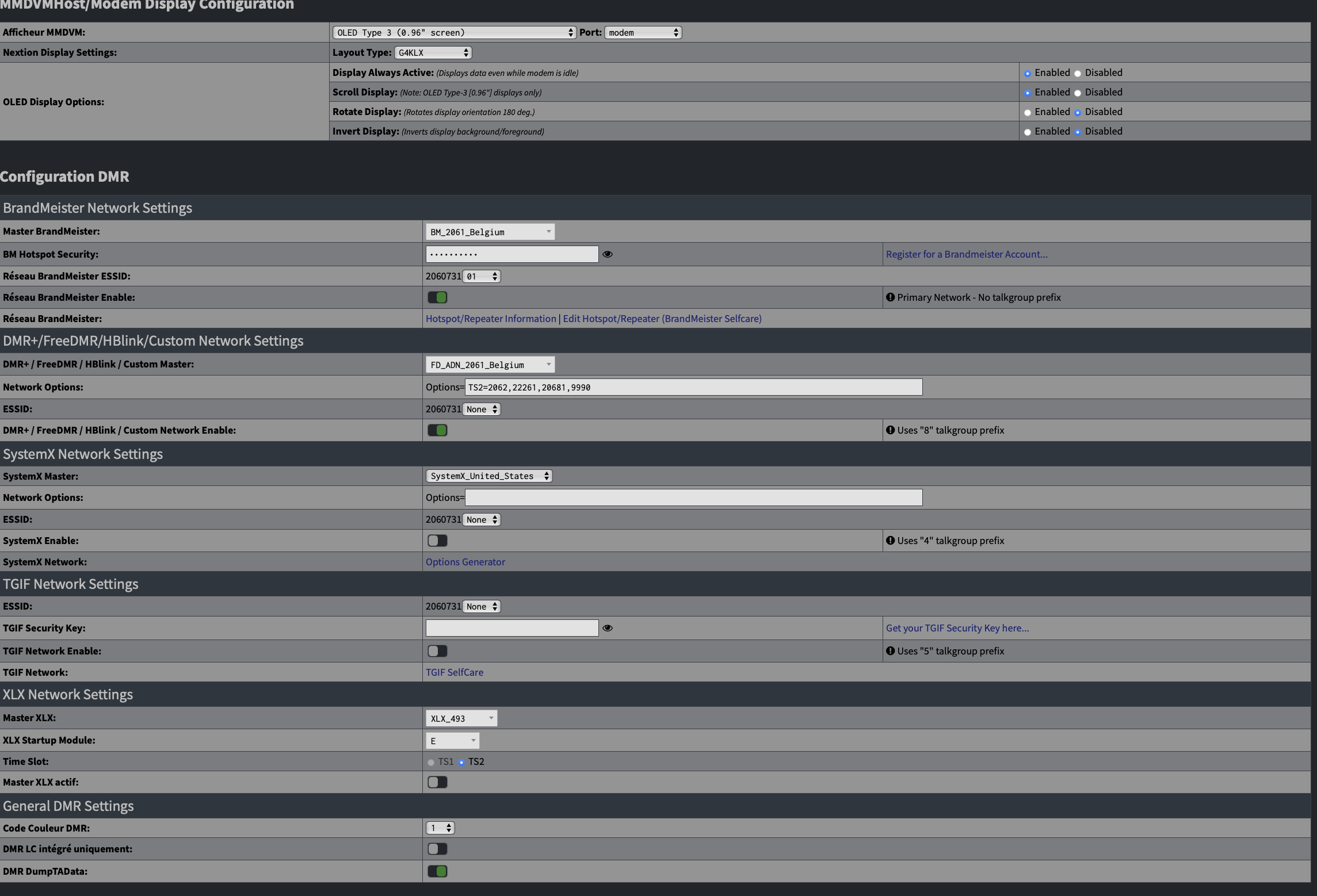

Configuration DMR
custom master FD_ADN_2061_Belgium
Vous devez par ailleurs configurer un mot de passe pour que le hotspot s’identifie au serveur brandmeister. Pour ce faire, vous devez avoir un login brandmeister. Une fois identifié, cliquez sur votre indicatif (en haut à droite) et selectionnez self-care dans le menu drop down. Dans la fenêtre SelfCare settings qui apparait entrez un mot de passe dans le champ Hotspot Security et save password pour terminer.
Ce mot de passe va identifier votre hotspot au réseau Brandmeister
Entrez le mot de passe alors dans la configuration DMR de WPSD dans le champs Brandmeister Network Settings BM Hotspot security
Autorisez le réseau via le bouton Réseau BrandMeister Enable
Configuration des talkgroups statiques du Hotspot
Dans Network options entrez la liste de TG que vous souhaitez configurer en statique ainsi que leur Timeslot
Par exemple TS2=2062,22261,20681
éventuellement configurer les réseau WiFi supplémentaires (si vous souhaitez utiliser le hotspot dans différents endroits)
