Station Météo ESP32-H2 Supermini
Utilisation d’un module ESP32-H2 supermini (ou d’un C6 supermini)
Raison: le module H2 intègre le réseau zigbee et thread ainsi qu’une batterie.
Documentation générale sur le module

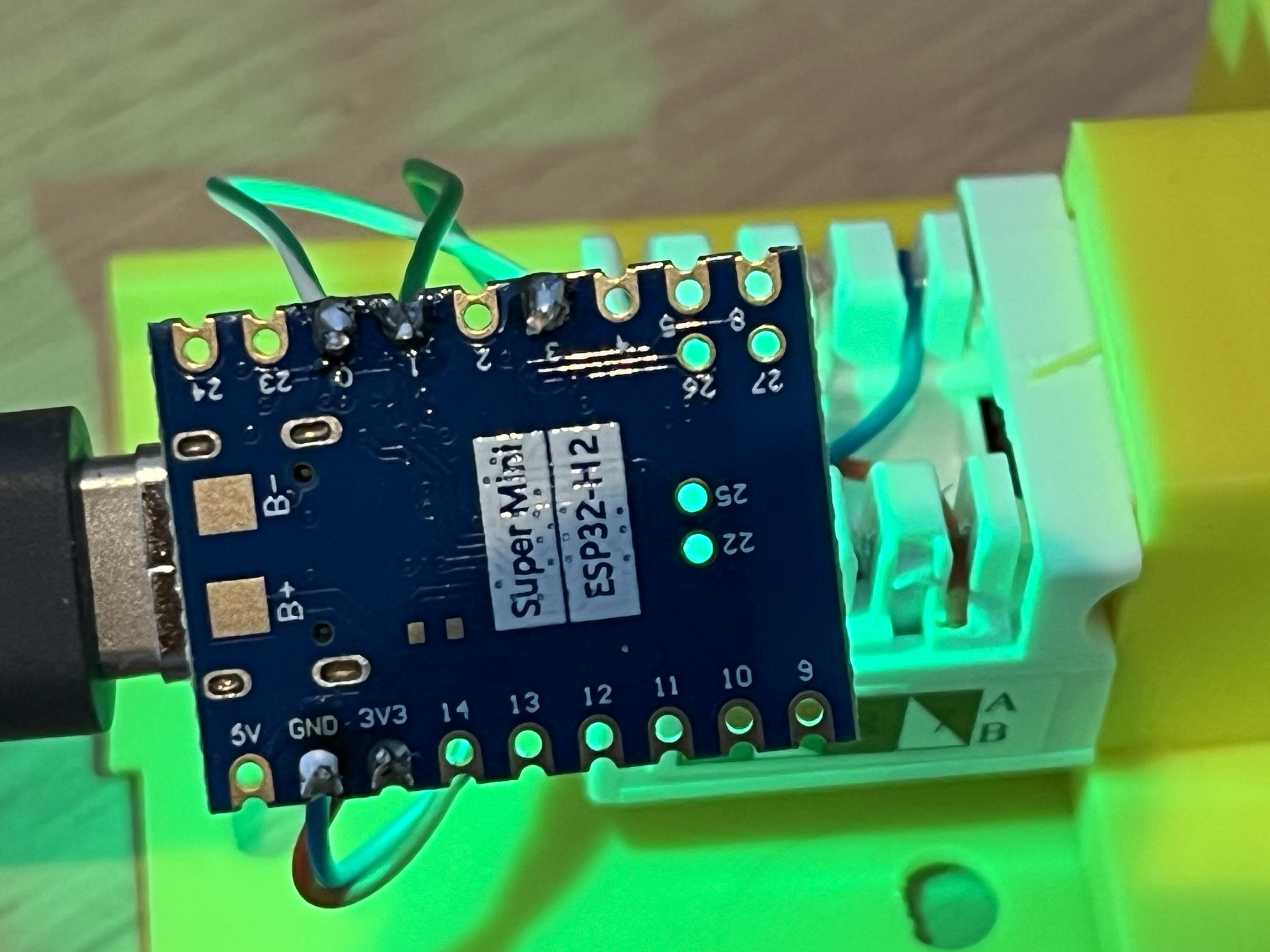

L’ESP32-H2 supermini est pourvu d’un chargeur Lipo.
Une batterie Lipo peut se brancher sur les bornes B+ et B- (de l’autre côté du connecteur USB-C)
NOTE: la LED Betterie verte à droite du connecteur USB-C indique: LED ON en charge LED clignotante: batterie non connectée
Attention: il n’est pas possible de controller la LED batterie via le firmware.

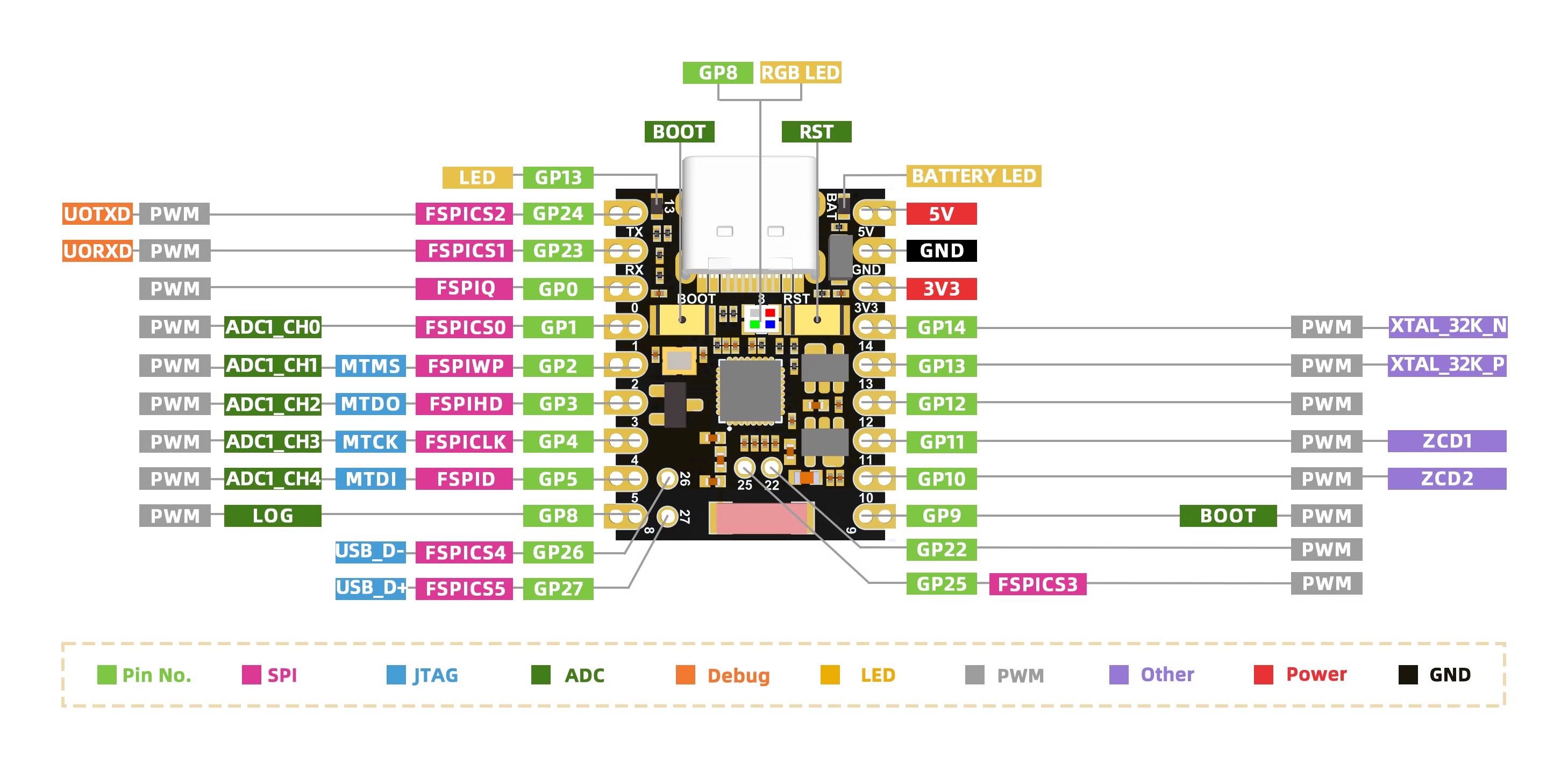

D’après la documentation les broches utilisables sont:
GPIO 10, 11, 12 ,13 ,14 et 22
“Some pins are reserved for critical functions like bootstrapping, JTAG debugging, USB communication, and flash memory operations. Misusing these pins may lead to boot failures, programming issues, USB conflicts, or disruptions in flash storage.”
Après avoir utilisé les pins 0, 1 (I2C) et 3 interrupt, j’ai noté des instabilités au niveau du logiciel.
IO0 GPIO0 Connected to the external (or in-package) flash memory as a data line; cannot be repurposed without interfering with program storage. IO1 GPIO1 Used to select the SPI flash chip (not brought out on modules with in-package flash); needed for flash access, so it should not be used as a general IO. IO3 MTDO Serves as the flash HOLD (D3) line and the JTAG TDO output; repurposing it can interfere with flash reads/writes or JTAG debugging.
Le programme utilise la flash pour mémoriser le nombre d’interrupt, il se peut que cela pose problème.
Le I2C a donc été recablé vers GPIO 10/11 et l’interrupt vers le GPIO12. Pour l’instant la nouvelle version est en test.
L’IDE Arduino semble utiliser ls pin GPIO8 (SDA) et 9 (SCL) par défaut, à essayer à l’occasion.

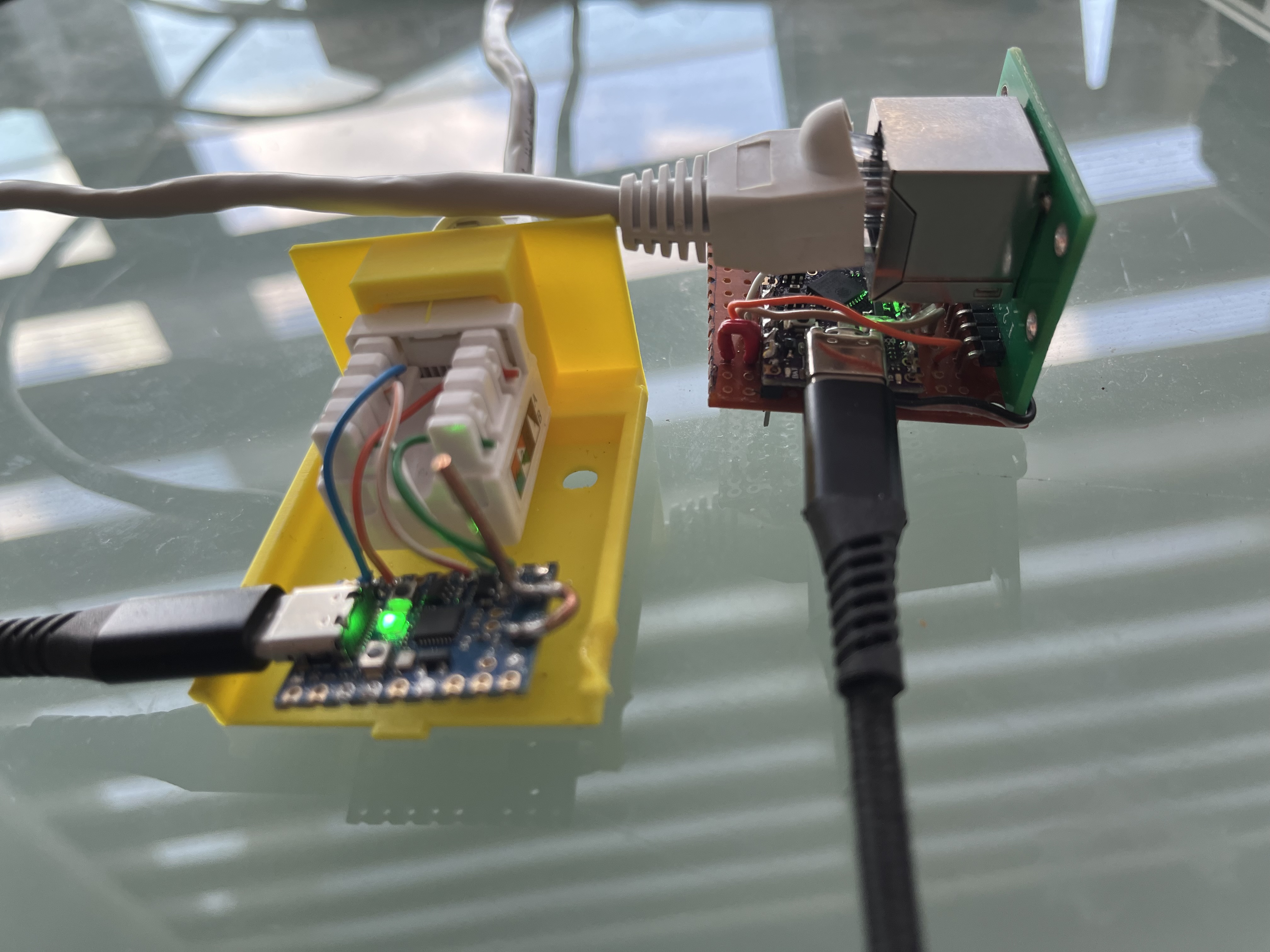

Antenne du H2 tt du C6 très limitée; Solution
Antenne soudée avec quelques difficultés, l’antenne C3 a perdu le cuivre de connexion et ensuite après quelques soudures, la piste du pcb s’est détachée. L’antenne est resoudée sur un côté seulement, le LQI n’étant plus vraiement correct, il servira pour les essais de logiciel.
